【介紹】

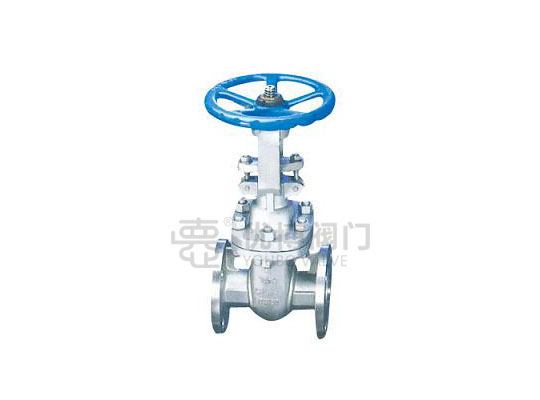

法蘭閘閥閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50, 介質溫度不高時為 2°52” 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以完善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。　

【種類】

1、按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。

2、按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。本類閥門在管道中一般應當水平安裝。

【使用】

閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。　　

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂部的螺母以及閥體上的導槽，將旋轉變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?　　

開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

性能規范：

公稱壓力：PN 1.6-6.4MPa，Class150/300，10K/20K

強度試驗壓力：PT 1.5MPa

高壓氣密封試驗壓力：0.6MPa

適用介質：Z41H-（16-64）C 水、油品、氣； Z41H-（16-64）P硝酸類； Z41H-（16-64）R醋酸類

適用溫度：-40~180°C

主要零件材料：

零件名稱	Q41F-(16-64)C	Q41F-(16-64)P	Q41F-(16-64)R
閥體	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
閥蓋	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
閥瓣	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
閥桿	2Cr13	1Cr18Ni9Ti 304	1Cr18Ni9Ti 316
墊片	聚四乙烯/鋼帶石墨縫線
填料	聚四乙烯/鋼帶石墨縫線

PN16主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	95	65	45	14	4―14
20	150	117	105	75	55	16	4―14
25	160	127	115	85	65	16	4―14
32	180	140	135	100	78	16	4―18
40	200	165	145	110	85	16	4―18
50	250	178	160	125	100	18	4―18
66	265	190	180	145	120	18	4―18
80	280	203	196	160	135	20	8―18
100	300	229	215	180	155	20	8―18
125	325	254	245	210	185	22	8―18
150	360	267	280	240	210	24	8―23
200	400	292	335	295	265	26	12―23
250	450	330	405	355	320	30	12―25
300	500	358	460	410	375	30	12―25
350	550	381	520	470	435	34	16―25
400	600	406	580	525	485	36	16―30
450	650	432	640	585	545	40	20―30
500	700	457	705	660	608	44	20―34
600	800	508	840	770	718	48	20―41

Class150主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	89	60.5	35	11	4―15
20	150	117	98	70	43	12	4―15
25	160	127	106	79.5	51	13	4―15
32	180	140	117	89	64	13	4―15
40	200	165	127	98.5	73	15	4―15
50	250	178	152	120.5	92	16	4―19
66	265	190	178	139.5	105	18	4―19
80	280	203	190	152.5	127	20	4―19
100	300	229	229	190.5	157	24	8―19
125	325	254	254	216	186	24	8―23
150	360	267	279	241.5	216	26	8―23
200	400	292	343	298.5	270	28	8―23
250	450	330	406	362	324	30	12―25
300	500	358	483	432	381	32	12―25
350	550	381	533	476	413	35	12―29
400	600	406	597	540	470	37	16―29
450	650	432	635	578	33	40	16―32
500	700	457	608	635	584	43	20―32
600	800	508	813	749.5	662	48	20―35

10K主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	95	70	52	12	4―15
20	150	117	100	75	58	14	4―15
25	160	127	125	90	70	14	4―19
32	180	140	135	100	80	16	4―19
40	200	165	140	105	85	16	4―19
50	250	178	155	120	100	16	4―19
66	265	190	175	140	120	18	4―19
80	280	203	185	155	130	18	8―19
100	300	229	210	175	155	18	8―19
125	325	254	250	210	185	20	8―23
150	360	267	280	240	215	22	8―23
200	400	292	330	290	265	22	12―23
250	450	330	400	365	325	24	12―25
300	500	358	445	400	370	24	16―25
350	550	381	490	445	415	26	16―25
400	600	406	580	510	475	28	16―27
450	650	432	620	565	530	30	20―27
500	700	457	675	620	585	30	20―27
600	800	508	765	730	660	32	24―33
