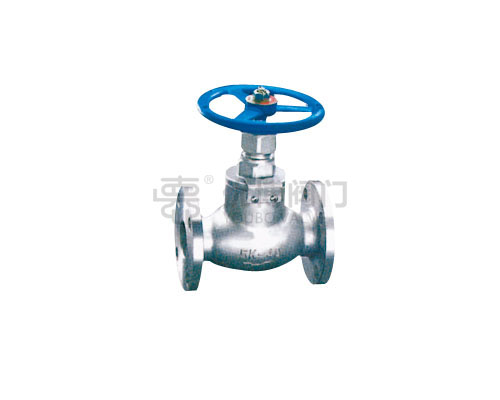

法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，要向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到額定，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。本類閥門在管道中一般應當水平安裝。

性能規范：

公稱壓力：PN 1.6-6.4MPa，Class150/300，10K/20K

強度試驗壓力：PT 1.5MPa

高壓氣密封試驗壓力：1.1MPa

適用介質：J41H-（16-64）C 水、油品、氣； J41H-（16-64）P硝酸類； J41H-（16-64）R醋酸類

適用溫度：-40~180°C

主要零件材料：

零件名稱	Q41F-(16-64)C	Q41F-(16-64)P	Q41F-(16-64)R
閥體	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
閥蓋	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
閥瓣	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
閥桿	2Cr13	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304
墊片	聚四乙烯/鋼帶石墨縫線
填料	聚四乙烯/鋼帶石墨縫線

PN16主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	95	65	45	65	4―14
20	150	117	105	75	55	75	4―14
25	160	127	115	85	65	85	4―14
32	180	140	135	100	78	100	4―18
40	200	165	145	110	85	110	4―18
50	230	203	160	125	100	125	4―18
65	290	216	180	145	120	145	4―18
80	310	241	195	160	135	160	8―18
100	350	292	215	180	155	180	8―18
125	400	356	245	210	185	210	8―18
150	480	406	280	240	210	240	8―23
200	600	496	335	295	265	295	12―23

Class150主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	89	60.5	35	11	4―15
20	150	117	98	70	43	12	4―15
25	160	127	106	79.5	51	13	4―15
32	180	140	117	89	64	13	4―15
40	200	165	127	98.5	73	15	4―15
50	230	203	152	120.5	92	16	4―19
65	290	216	178	139.5	105	18	4―19
80	310	241	190	152.5	127	20	4―19
100	350	292	229	190.5	157	24	8―19
125	400	356	254	216	186	24	8―23
150	480	406	279	241.5	216	26	8―23
200	600	496	343	298.5	270	28	8―23

10K主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	95	70	52	12	4―15
20	150	117	100	75	58	14	4―15
25	160	127	125	90	70	14	4―19
32	180	140	135	100	80	16	4―19
40	200	165	140	105	85	16	4―19
50	230	203	155	120	100	16	4―19
65	290	216	175	140	120	18	4―19
80	310	241	185	155	130	18	8―19
100	350	292	210	175	155	18	8―19
125	400	356	250	210	185	20	8―23
150	480	406	280	240	215	22	8―23
200	600	496	330	290	265	22	12―23
